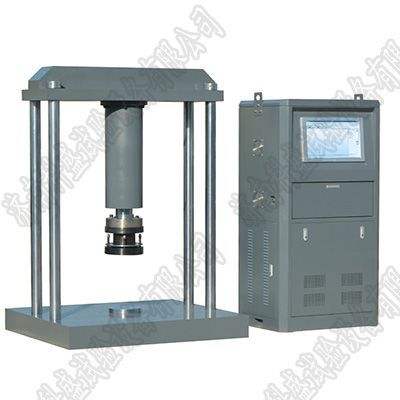

JWY-1000微機控制電液伺服井蓋壓力試驗機根據CJ/T3012-1993《鑄鐵檢查井蓋》、CJ/T121-2000《再生樹脂復合材料檢查井蓋》和JC889-2001《鋼纖維混凝土檢查井蓋》、GB/T 23857-2009《檢查井蓋》等行業或國家標準設計制作，用于井蓋承載能力的試驗。其結構性能完全符合試驗規范要求。注：HT材料試樣只做破壞試驗;QT材料試樣或其他復合材料做循環、變形、破壞試驗。

JWY-1000微機控制電液伺服井蓋壓力試驗機的特點：

1、主機采用高剛度結構，保證試驗過程中的安全性。

2、加載油缸上置，工作臺高度300mm，便于取放井蓋試件。

3、剛性墊塊與活塞推出端之間采用球鉸式聯結，保證井蓋與反力板之間接觸完全，保證測得承載力的真實性。

4、油缸與活塞間采用特殊材料密封，達到高密封、低摩擦、長壽命之功效。

5、采用專業試驗機油泵電機組，低噪音長壽命。

6、選用超精濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。

7、電腦自動控制，實時顯示當前力值、峰值、試驗過程信息等。

8、試驗過程實時記錄試驗曲線，高速采樣;

9、數據、報表處理功能，為用戶提供了面向圖形排版的專用報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值;

10、控制模式有等速應力、等速試驗力、試驗力保持等控制功能以及試驗力，峰值、活塞位移、試驗曲線的屏幕顯示功能，試驗曲線有力-時間曲線、力-變形曲線、變形-時間曲線，控制模式平滑轉換。

11、可以現場根據實驗需要，用戶自行編程，自動閉環控制，循環加載、加載速度、加載波形，(因標準規定的加載過程是一個循環波形加載過程)總之可以實現國標的每一項指標步驟程序化，JWY-1000微機控制電液伺服井蓋壓力試驗機使整個過程實現無人工干預的全程自動化。詳見圖例。

12、軟件設力值自動清零系統，消除了人為讀表誤差不一等因素。

13、設有過載保護，當力值或位移超出試驗機額定理論值，自動卸載或停止試驗。

14、破壞載荷及變形值自動采集并打印報表。

JWY-1000微機控制電液伺服井蓋壓力試驗機技術參數：

1、試驗力：1000KN

2、有效試驗空間：1500mm×1500mm

3、工作臺高度：300mm

4、力值精度：≤±1%(優于1級)

5、加載速度調節范圍：0.1～30KN/s

6、變形測量范圍：0～200mm

7、變形測量精度： 0.01mm

8、活塞行程：350mm

9、過載保護點：超滿量程2%自動卸荷。

10、載荷指示精度：0.1KN

11、加載方式：電動液壓

12、控載方式：微機控制與手動無級調速，具有自動編程功能。

13、加載介質：86#抗磨液壓油

14、配聯想品牌電腦(Intel Core (TM2) CPU; 1.00GB內存)，17英寸液晶顯示器， HP彩色打印機

15、電機功率：1.5KW

16、需用電壓：380V/220V

17、主機尺寸：1800mm×1200mm×1300mm(長×寬×高)

18、主機重量：4000Kg

JWY-1000微機控制電液伺服井蓋壓力試驗機整機配置：

1、1000KN井蓋壓力試驗機主機 1臺(包括：油缸活塞、剛性墊塊、力傳感器)

2、控制油源 1臺(包括：電機油泵、控制閥、伺服控制系統、濾油器若干油管)

3、聯想電腦，液晶顯示器 1臺(包括：控制板卡、控制軟件)

4、HP彩色打印機 1臺

5、使用說明書、合格證、保修卡、裝箱單 1套

6、軟件安裝光盤 1張
